安卓逆向 | Protobuf协议逆向和仿真&举个栗子

2020年5月2日 0 条评论 146 次阅读 0 人点赞

一、前言

产品有需求要全力满足,产品没有需求创造需求也要满足。

本次的主角是ctrip.com携程。

以它为例子介绍一下非HTTP的通信协议逆向分析及协议仿真。

本文你将了解到Google的逆向分析及协议还原等知识,没关注的盆友关注一下,我们开冲。

二、目标

机票价格接口

三、逆向过程

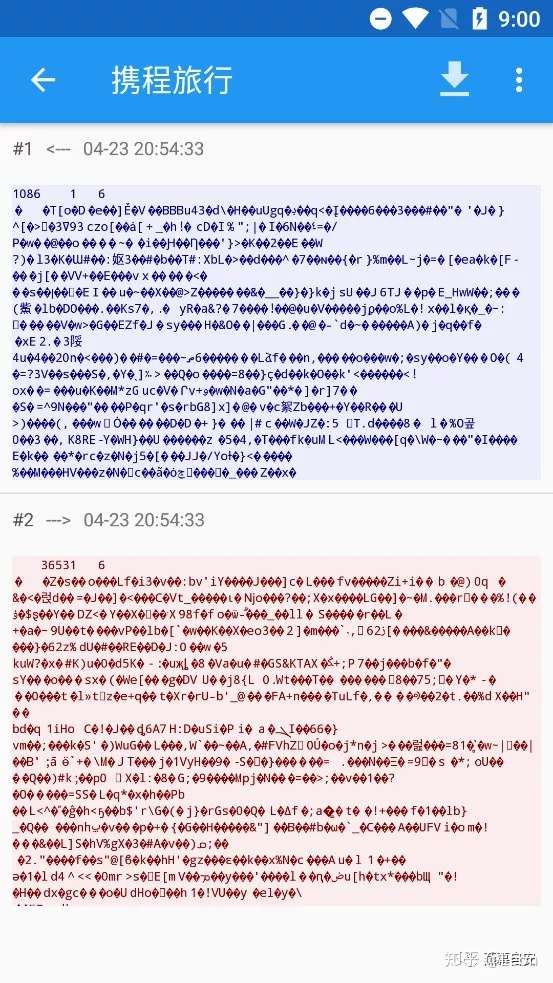

按照正常的过程,我们逆向第一步应该是抓包。下面是我抓到的。

看到这里不要怀疑,我们抓包没有问题,那为什么会这样呢。

正常情况下,抓到的包应该是标准的HTTP协议格式,我们实现完成整个报文的仿真模拟,然后发包即可。但是现在,我们什么都看不到。

抓包我使用的工具是Packet Capture,它是基于本地VPN实现的抓包,可以支持TCP及以上层的消息捕获。

那么,我们现在就有理由怀疑,携程的网络通信,没有使用HTTP协议,而是自建协议完成的。

分析完毕,那么下一步我们怎么来找到收发包位置呢。

(此处省略几万字的定位过程)

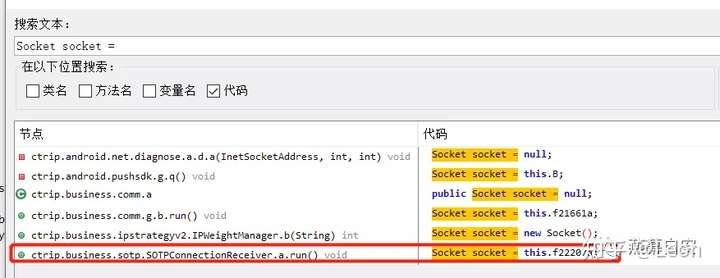

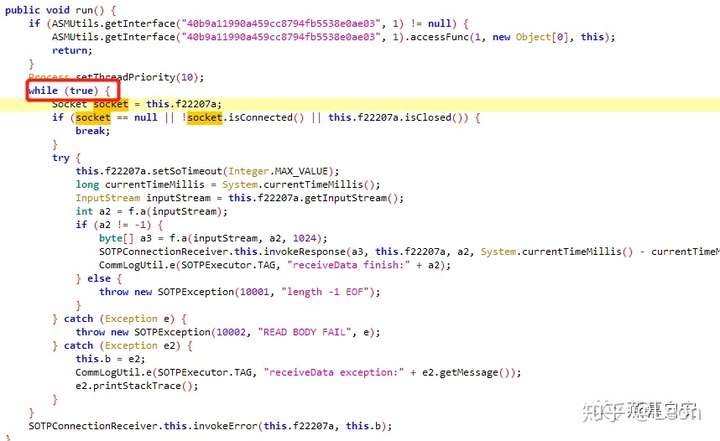

经过长时间的寻找,后来灵机一动,如果是我来写接收数据的代码,很可能我要写个while True的循环,然后用已经建立连接的socket进行循环接收数据。以此为标识,我们找找看。

紧接着,我们在最后一个结果中找到了想要的接收数据的标识。

当我们跟着这个invokeResponse一直下去,就能找到一个神奇的地方“ctrip.business.comm.ProcoltolHandle”,(在这里你能找到所有的序列化和反序列化过程)到这里,具体的逆向就不表了。相信看到这的同学继续找下去不是问题。从这里我们可以知道,每一个包前面有14个字节的协议头,之后是gzip压缩的结果。再后面是4字节的包体的长度,然后是消息内容。

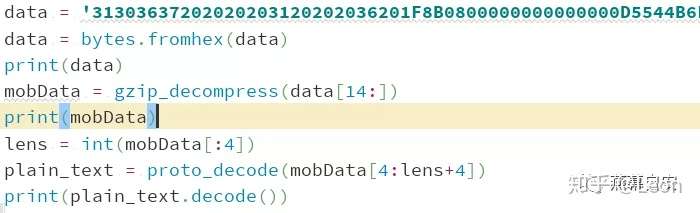

这样我们就可以写出来解码的代码。

需要说明一下的是,data的来源即是我们抓包抓到的十六进制,copy出来就可以。

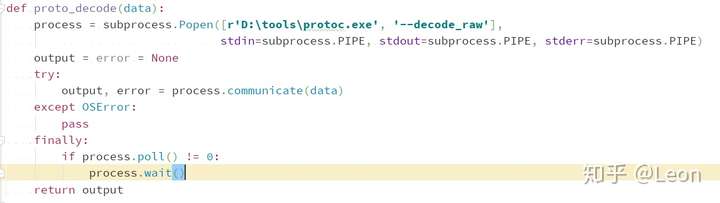

接下来着重说一下这个proto_decode。

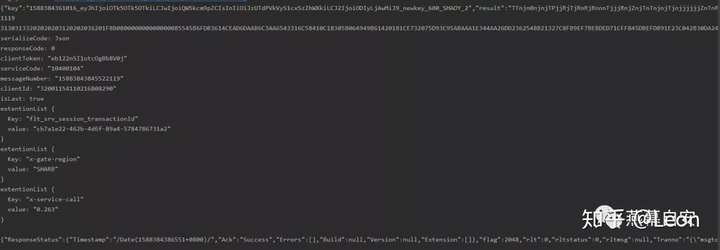

我们反序列化protobuf是利用google提供的工具protoc.exe,带参数执行可以解码成可读的形式。(感谢YungGong协助)

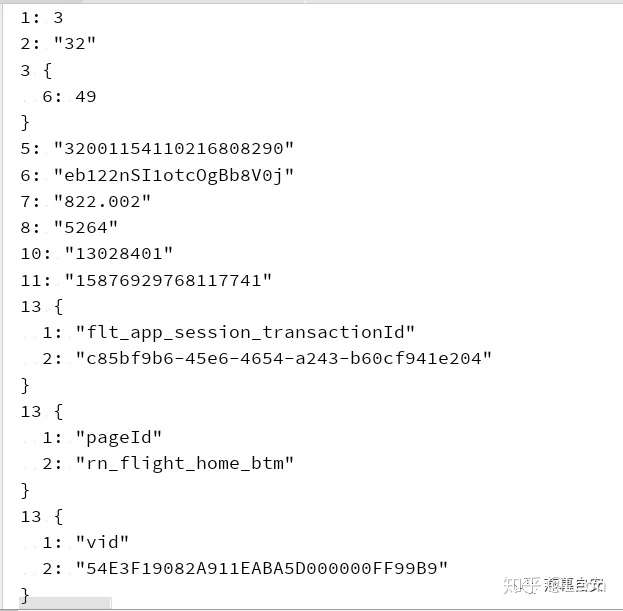

这个其实就是相当于HTTP协议里的header了,可是我们现在还不知道字段名,记住这些数字。我们在代码里找找看。

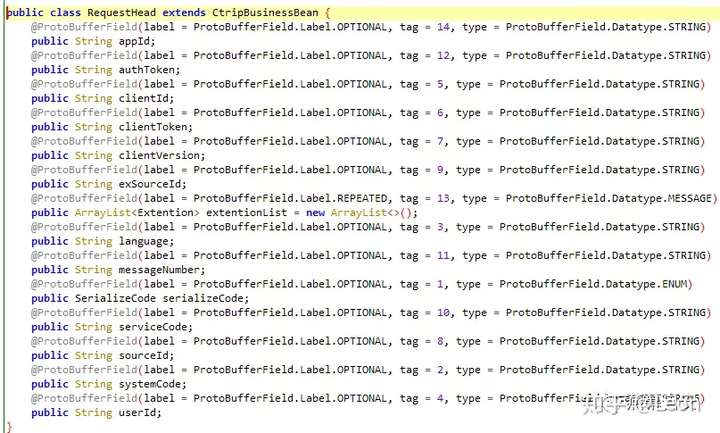

通过这个文件我们就知道了文件名和数字序号的关系,然后我们自己写代码,组建一样的message,就可以序列化成他一样的结构了。

这个就是proto文件了,我们再通过命令行,让工具帮我们把这个结构生成为序列化反序列化的类。

protoc.exe --proto_path=D:\code\ctrip\src\main\proto --java_out=D:\code\ctrip\src\main\java D:\code\ctrip\src\main\proto\ResponseHead.proto

然后我们直接调用生成类的接口即可实现参数设置及序列化成byte[]。接下来就要展现出我们正向编码的能力了。完成Header的生成和整个body的组装,通过socket发出即可。

这里还涉及到发送的代码和接收的代码编写,如果不会的话抄一抄Android里的代码。

对了,需要注意的是,这里有一些参数是防爬虫的参数,计算写在so里面,如果不会逆的话,可以参考之前的文章。

安卓逆向 | Java/Native方法强制调用实现方案(一)

这样我们就能嘿嘿嘿。

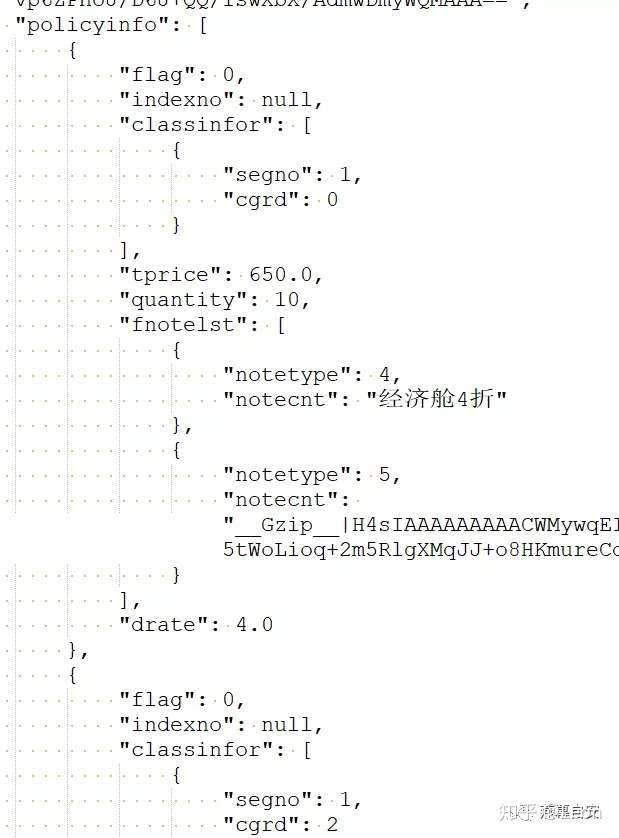

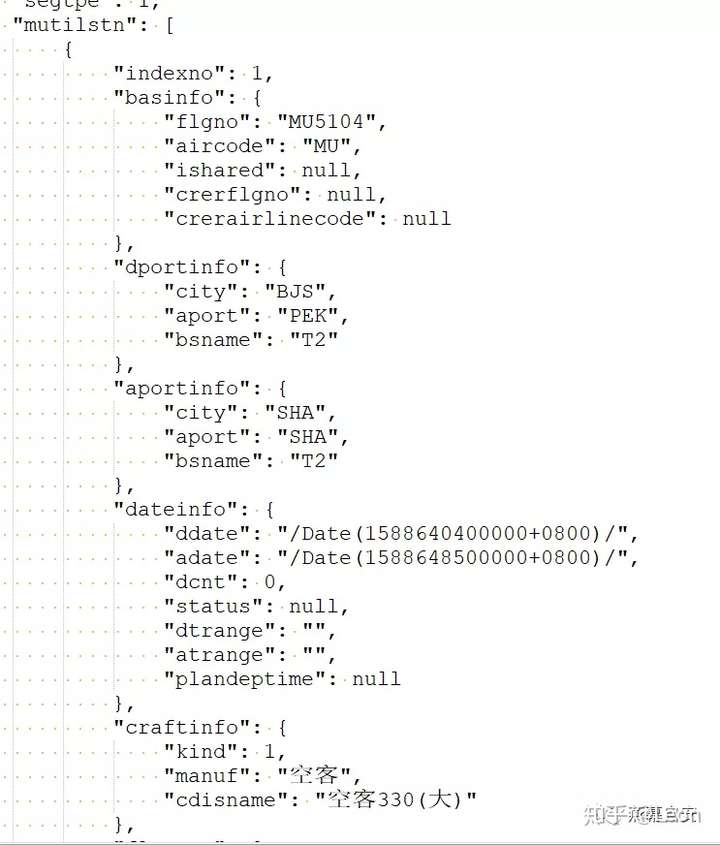

返回中,除了header就是json格式的body了。下面就是收到的航班信息和价格了。

到这里,整个任务就完成了。

四、总结

这个任务,我们需要学习和具备的知识有:

  1. Proto数据反序列化和Proto文件生成
  2. 收发包socket网络编程
  3. 加密参数逆向和调用
  4. 一大罐耐心

以上。欢迎阅读转发~


想要转载的朋友请告知我之后转载,并注明原帖来源。

如有问题,请关注公众号回复【作者】获取我的联系方式。

想了解更多技术分享,请长按识别下方二维码关注我吧。
